ちょっと、そこ！ SMC型ロータリテーブルエアシリンダのサプライヤーです。今日は、これらの素晴らしいシリンダーの空気流量を調整する方法を共有したいと思います。
まず、空気流量の調整がなぜそれほど重要なのでしょうか?それは、SMC型円テーブルエアシリンダの性能に直接影響します。空気流量が高すぎると、シリンダの動きが速すぎて、不必要な磨耗が発生したり、位置決めが不正確になったりする可能性があります。一方、流量が低すぎる場合、シリンダーの動きが遅すぎる可能性があり、生産プロセス全体の速度が低下する可能性があります。
SMC型円テーブル用エアシリンダのエアの流れの基本を理解する
調整プロセスに入る前に、これらのシリンダー内で空気がどのように流れるかを簡単に説明しましょう。空気はポートを通ってシリンダーに入り、この空気圧によってシリンダー内のピストンが動きます。ピストンの動きが回転テーブルに伝わり、回転テーブルが回転します。ここで調整するのは、シリンダーに空気が出入りする速度です。
必要なツール
空気流量を調整するには、いくつかの基本的なツールが必要です。高品質の空気圧計が不可欠です。これは、空気圧を測定し、それが適切な範囲内にあることを確認するのに役立ちます。流量制御バルブを調整するには、通常は小型のドライバーも必要です。
空気流量を調整するためのステップバイステップガイド
ステップ 1: 流量制御バルブの位置を確認する
流量制御バルブは通常、シリンダーの空気入力ポートと出力ポートの近くに配置されます。これらのバルブは、シリンダーに出入りする空気の量を調整するために使用されます。
ステップ 2: 初期圧力を設定する
調整を開始する前に、初期空気圧を設定することをお勧めします。これは、空気圧計を使用して行うことができます。ゲージをエア供給ラインに接続し、圧力を確認します。ほとんどの SMC タイプ回転テーブル エア シリンダは、製品マニュアルに記載されている特定の圧力範囲内で最適に動作します。
ステップ 3: 微調整を行う
初期圧力を設定したら、流量制御バルブの調整を開始します。ドライバーを使用してバルブを回します。通常、バルブを時計回りに回すと空気流量が減少し、反時計回りに回すと空気流量が増加します。微調整を少しずつ行ってシリンダの性能を確認してください。
ステップ 4: シリンダーをテストする
各調整後にシリンダーをテストして、どのように機能しているかを確認します。これを行うには、回転テーブルを数サイクル実行します。動きの速さと滑らかさに注目してください。テーブルの動きが速すぎる、または遅すぎる場合は、さらに微調整してください。
ステップ 5: 設定を微調整する
希望の性能が得られるまで、シリンダーの微調整とテストを繰り返します。何度か試してみる必要があるかもしれませんが、適切な空気流量を見つけると、シリンダーは魔法のように機能するようになります。
一般的な問題と解決策
空気流量の調整中に問題が発生する場合があります。ここでは、いくつかの一般的な問題とその解決方法を示します。
問題: シリンダーが不安定に動く
シリンダーの動きが不安定な場合は、空気の流れが不均一であることが考えられます。流量制御バルブをチェックして、適切に調整されていることを確認してください。システムに空気漏れがないか確認することもできます。
問題: シリンダーが遅すぎる
シリンダーの動きが遅すぎる場合は、流量制御バルブを反時計回りに回して空気流量を増やしてみてください。空気圧も推奨範囲内であることを確認してください。
問題: シリンダーが速すぎる
シリンダーの動きが速すぎる場合は、流量制御バルブを時計方向に回して空気流量を減らします。また、シリンダーにかかる負荷をチェックして、軽すぎないかどうかを確認する必要がある場合もあります。
その他の関連商品

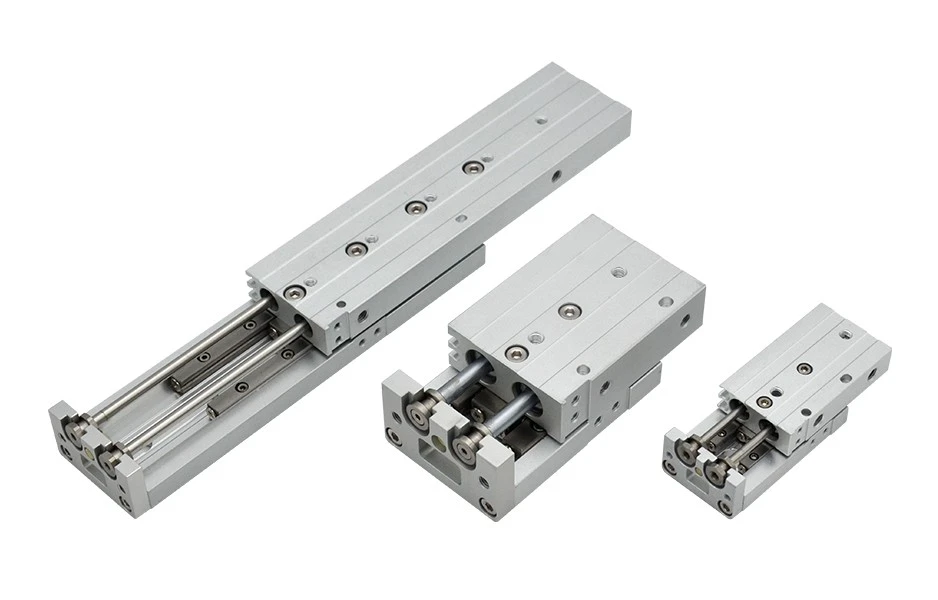

当店ではこの他にも様々な空気圧シリンダを取り揃えております。たとえば、MXSシリーズエアスライドテーブルシリンダ、正確な直線運動が必要な用途に最適です。のHLFシリーズ スライドシリンダも人気のある選択肢です。高負荷時でもスムーズで安定した動作を実現するように設計されています。ロッドレスシリンダをお探しなら、DGC-Kシリーズ ロッドレスシリンダ間違いなく検討する価値があります。
結論と招待状
SMC型ロータリテーブルエアシリンダのエア流量調整は、最初は少し難しく感じるかもしれませんが、コツを掴めばそれほど難しくありません。上記で概説した手順に従うことで、シリンダーのパフォーマンスを最適化し、生産をスムーズに実行し続けることができます。
SMC タイプロータリテーブルエアシリンダやその他の当社の空気圧製品をご検討の場合は、お気軽にお問い合わせください。お客様のニーズに合った製品を見つけ、ご質問にお答えできるようお手伝いいたします。中小企業であっても、大規模な産業企業であっても、当社はお客様に合ったソリューションを提供します。会話を始めて、どのように協力できるかを考えてみましょう。
参考文献
- SMC 空気圧シリンダ製品マニュアル
- 空気圧システムとシリンダに関する一般知識
